由于面臨持續不斷的恐怖主義威脅，大多數國家需要對所有的電子通信進行全天候監控，提供預警以防止?jié)撛诘臑?zāi)難發生，這些工作大多是通過電子接收器對可能發生潛在通信的所有射頻范圍進行掃描來完成。復雜的電子掃描接收器能夠高效掃描大頻段，而為了覆蓋所有寬頻率范圍，則必須采用RF開關，因?yàn)槠淇蓚鬏敶蠓秶念l率而不增添任何失真成分。開關的主要功能是切換不同的濾波器，從而依次對不同的頻率范圍進行分析。在這些情況下，RF信號強度非常弱；對于從0Hz（DC）到20GHz的頻率范圍則需要不間斷掃描，且在全頻率范圍需要平滑插入損耗。

RF開關由于具備最小電路電阻可用于掃描儀間的切換卻不影響到可能接收到的弱信號。使用RF半導體則成本非常昂貴且模塊內部會失真；而機電式繼電器體積大、售價高。Standex-Meder不斷推出的RF干簧繼電器，可掃描大范圍頻率且接收到微弱信號，因此應用于國防設備的射頻接收器中。

圖1CRF傳感器物理布局圖

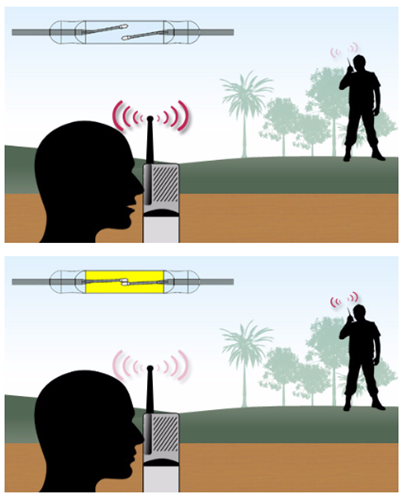

圖2接收到RF信號時發出高能預警

特點：

高可靠性

理想的射頻特性

適用于傳輸斜率小于20皮秒的快速數字脈沖

能夠傳輸直流高達20GHz（SRF）的RF信號

特性阻抗為50Ω

開關與屏蔽層間的寄生電容小于0.5皮法

觸點間的介電強度為200V

接觸可動態測試

表面貼裝

低剖面

提供BGA

熱固樹脂封裝外殼

四層屏蔽

CRF系列使用規范：

（1）線圈特性

線圈電阻典型值為150Ω

正常線圈工作電壓為5.0V

最大吸合電壓為3.75V

最小脫扣電壓為0.85V

（2）開關特性

最大觸點額定功率為10W

最大開關電壓、電流和載流分為170V、0.5A和0.5A

最大靜態和動態接觸電阻值均250mΩ

觸點間的最小介電強度為210V

線圈與觸點間的最小介電強度為1500V

最大插入損耗（低于-3dB點以下）為7GHz

最長運行時間和釋放時間分為0.1ms、20μs

工作溫度范圍為-10℃～100℃

儲存溫度范圍為-55℃～125℃

應用：

適用于電子收聽裝置，特別是信號范圍為0～20GHz

適用于頻率不超過20GHz的任何場合
