現如今，干簧繼電器憑借著觸點完全密封，結構簡單、體積小巧、動作速度快、使用壽命長等的特點，逐年提升市場占有率，并且在各種微電子檢測、自動控制、通信和遙感領域得到廣泛的應用。

KT系列干簧繼電器是Standex公司針對絕緣檢測應用的一款干簧繼電器。這款干簧繼電器具有切換電壓高，擊穿電壓大，開關切換壽命長，絕緣電壓高達7KVDC，絕緣電阻大于10^13歐姆的特點。另外此類繼電器還擁有堅固的塑模封裝。以及通過了符合AEC-Q200標準的可靠性測試，獲得UL認證。非常適合應用于自動測試設備（ATE），電池供電設備，通用型電子測試設備，醫療設備，通信設備等領域。

KT系列干簧繼電器具有兩種形式的封裝，一種是高壓/高絕緣表面貼裝（SMD），另一種是插件封裝（THT）。另外，其線圈電壓有5V，12V，24V三種可選。用戶可以根據自己的設計需要進行相應的選擇。

KT系列干簧繼電器工作溫度范圍為-40℃-+100℃，儲藏溫度范圍為-40℃-+125℃；焊接溫度最大260℃。

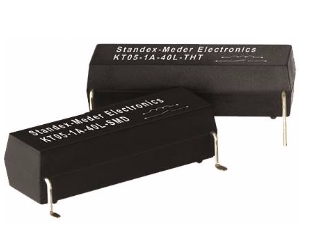

圖1：KT系列干簧繼電器

典型應用：

KT系列干簧繼電器的低功耗，長壽命以及密封性特點使得其非常適合應用于太陽能面板的隔離控制系統。

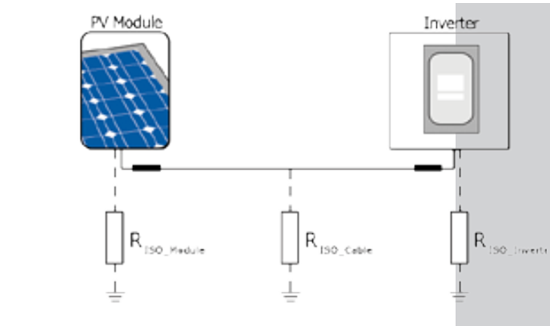

圖2：太陽能面板的隔離控制系統

太陽能面板的隔離電阻由光伏組件，直流線纜和逆變器三部分的隔離電阻組成。沒有內部變壓器的逆變器并不能與電網相隔離。然而根據標準DIN VDE0126-1-1，隔離電阻必須大于一個確定的最小值。由于缺少電偶隔離，當系統運行的時候根本不可能測量隔離電阻。所以必須在逆變器連接之前進行隔離阻抗的測量?，F(xiàn)在的逆變器都集成有一個監控所有組件潛在故障的隔離控制器。該控制器則對繼電器的要求相當高。

Standex-Meder的KT系列干簧繼電器完美的滿足以上所有的要求。雖然體積小，但是其隔離電阻高達10的13次方歐姆。另外一個優勢就是低功耗。其僅僅在開關切換的時候消耗少量的電能，這種特性同時也對逆變器的能量利用效率有著積極地影響。再加上非常高的切換壽命，KT系列干簧繼電器完美的適合于此類長壽命應用設計。

KT系列干簧繼電器簡介如下：

KT05-1A-40L系列干簧繼電器：

KT05-1A-40L系列干簧繼電器的線圈標稱電壓為5V，最大可承受7.5V電壓，線圈電阻為80Ω，吸合電壓最大3.5V，釋放電壓最小0.55V。線圈功率為313mW。有高壓/高絕緣表面貼裝（SMD）和插孔（THT）兩種封裝可選。適合應用于自動測試設備，電池供電設備等領域。

產品特性：

• 切換電壓高達1KVDC

• 擊穿電壓可達4.2KVDC

• 線圈電壓 5V，最大7.5V

• 線圈電阻 80Ω

• 吸合電壓最大3.5V

• 表貼封裝和插件封裝兩種可選

KT12-1A-40L系列干簧繼電器：

KT12-1A-40L系列干簧繼電器的線圈標稱電壓為12V，最大可承受16V電壓，線圈電阻為475Ω，吸合電壓最大8.4V，釋放電壓最小1.4V。線圈功率為303mW。有高壓/高絕緣表面貼裝（SMD）和插件封裝（THT）兩種可選。適合應用于自動測試設備，電池供電設備，醫療設備等領域。

產品特性：

• 切換電壓高達1KVDC

• 擊穿電壓可達4.2KVDC

• 線圈電壓 12V，最大7.5V

• 線圈電阻 475Ω

• 吸合電壓最大8.4V

• 表貼封裝和插件封裝兩種可選

KT24-1A-40L系列干簧繼電器：

KT12-1A-40L系列干簧繼電器的線圈標稱電壓為24V，最大可承受30V電壓，線圈電阻為1800Ω，吸合電壓最大16V，釋放電壓最小2.9V。線圈功率為320mW。有高壓/高絕緣表面貼裝（SMD）和插件封裝兩種可選。適合應用于自動測試設備，電池供電設備，醫療設備以及通信等領域。

產品特性：

• 切換電壓高達1KVDC

• 擊穿電壓可達4.2KVDC

• 線圈電壓 24V，最大30V

• 線圈電阻 1800Ω

• 吸合電壓最大16V

• 表貼封裝和插件封裝兩種可選
