在如今的高科技電子領域，新產品層出不窮，然而新產品往往使用更加精細的集成，更小的驅動組件，更精密更復雜的元器件等。這樣新的產品的測試往往需要自動測試系統來完成，一個好的自動測試系統能夠幫助產品更好的生產與研發。Standex公司的幾款干簧片繼電器正好可以滿足如今這些自動測試系統的需求。

當前繼電器正向微型化、高集成度、高可靠性方向發展，干簧繼電器作為一種新型繼電器，在很多方面可滿足這種發展的需求。干簧管繼電器相比傳統電磁繼電器具有高工作頻率、壽命長、功耗低，是通訊、測量、安防、醫療電子設備中理想的負載切換元件。Standex公司的SIL/BE/SHV系列干簧管繼電器耐壓強度高，封裝體積小，絕緣電阻大，符合歐盟REACH法規、RoHS規范與電器安全標準（RU），非常適合應用于自動測試系統方面的設計。

SHV系列干簧繼電器是一款超微型高壓和高絕緣類的干簧繼電器，可切換1KV高直流電壓，承受4KV的擊穿電壓。開關絕緣電阻達到5×1012歐姆。內部磁屏蔽且符合UL標準，其負載越低工作壽命越長，切換次數可達百萬甚至上億次（圖1）。可應用于自動測試設備，電池供電設備，通用電子測試設備，安防電子設備，醫療設備，便攜式除顫器，水銀濕繼電器更換，電信通信設備，高密度組裝，電纜及ICT測試等。

產品特性：

? 線圈電壓： 5，12VDC

? 線圈電阻： 220-500Ω

? 切換電流： 1A

? 額定功率： 100W

? THT-標準SIL系列，塑封，內部磁屏蔽

? 工作電壓：-40~105℃

圖1：SHV系列干簧管繼電器的切換次數示意圖

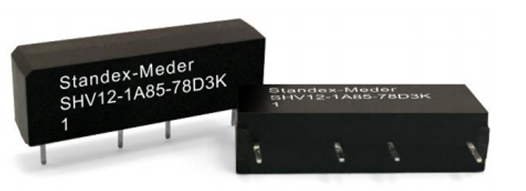

圖2：SHV干簧管繼電器

SIL系列高電壓/高電流系列干簧管繼電器擁有熱堅固塑模封裝，具有峰值電流高，體積小的特點。SIL系列干簧管繼電器可以攜帶高電流進行上百萬次的操作。切換電壓高達1000V，可以流過最大電流2A 頻率高達50MHZ的交流電。另外繼電器還可以最大承受4000V的高壓電而不被擊穿。繼電器有標準的內部磁屏蔽可選，可用于密集堆疊矩陣。其封裝相比于DIP和DIL系列，占PCB面積縮小了一倍。UL認證。可用于自動測試系統，測試高電壓的MOS-FET的設備。

產品特性：

? 線圈電壓：3，5，12，15，24VDC

? 線圈電阻：  80-2000Ω

? 觸點形式：    單刀單擲SPST\單刀雙擲SPDT

? 工作電壓：-20~70℃

? 單列式繼電器

圖3：SIL系列繼電器

BE系列的干簧管繼電器是一種通用型干簧繼電器，有多觸點形式可以選擇。具有自鎖或阻值可達1012歐姆的高絕緣電阻。采用塑料或金屬外殼，環氧樹脂封裝。常用于電池供電設備，通用的醫療設備，光電通訊，測試測量等領域。

產品特性：

? 線圈電壓： 5，12，24VDC

? 線圈電阻：140-1700Ω

? 觸點形式：?jiǎn)蔚秵螖SSPST\單刀雙擲SPDT\雙單刀雙擲

? 工作電壓：-20~70℃

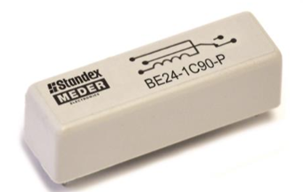

圖4：BE系列繼電器
